A SEVIBRA uma Empresa Especializada em Análise de Vibrações e Balanceamento Dinâmico, amplia sua atuação na Engenharia Mecânica na assessoria técnica e comercial de uma nova Máquina de Balanceamento da JP Balancing de acordo já existente com a SEVIBRA,fortalecendo ainda mais as atividades em Dinâmica de Rotores.

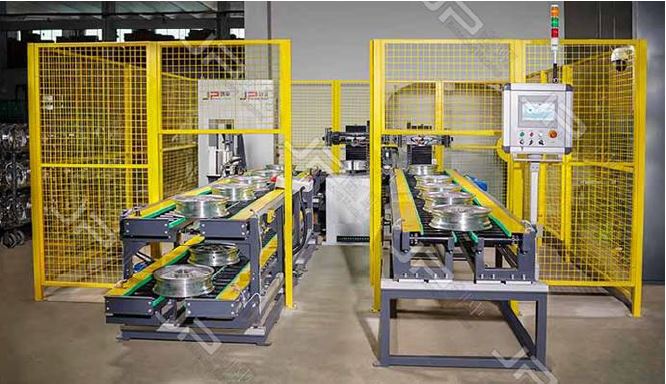

Roda automática de liga de alumínio máquina de balanceamento e Runout
WHLS-150 (modelo) é projetado e produzido perto Shanghai Jianping Company, o modelo adota o mais recente sistema de controlo da medida de Shanghai Jianping, que integra as funções de medição, controle, cálculo e assim por diante. O sistema frontal e traseiro é composto por unidade de controle de medição e PLC industrial. A tela adota tela táctil industrial, com espaço livre e intuitivo interface e funções poderosas.
Esta máquina é projetada e produzida por Shanghai Jianping Company, usando a mais recente tecnologia do empresa, usada principalmente para o desbalanceamento dinâmico e excentricidade detecção de cubos de roda.
Tem detecção de desequilíbrio, detecção de excentricidade, visual funções de reconhecimento, classificação, marcação. É composto pelo parte principal do gabinete da máquina, a maneira do rolo de carregamento, o visual centralização da estação, a estação de detecção de excentricidade, o balanceamento estação, unidade de transplante, a caixa elétrica, a descarga maneira do rolo, a unidade da marcação, etc. A estação de centralização visual inclui um conjunto de unidade de centralização e uma identificação visual unidade. A estação de detecção de batimento inclui um conjunto de excentricidade unidade de detecção. O equipamento inclui um conjunto de rolos de elevação.
(1) Itens de detecção
1. Desequilibre a quantidade e a posição do plano superior.
WHLS-150 (modelo) é projetado e produzido perto Shanghai Jianping Company, o modelo adota o mais recente sistema de controlo da medida de Shanghai Jianping, que integra as funções de medição, controle, cálculo e assim por diante. O sistema frontal e traseiro é composto por unidade de controle de medição e PLC industrial. A tela adota tela táctil industrial, com espaço livre e intuitivo interface e funções poderosas.
Esta máquina é projetada e produzida por Shanghai Jianping Company, usando a mais recente tecnologia do empresa, usada principalmente para o desbalanceamento dinâmico e excentricidade detecção de cubos de roda.
Tem detecção de desequilíbrio, detecção de excentricidade, visual funções de reconhecimento, classificação, marcação. É composto pelo parte principal do gabinete da máquina, a maneira do rolo de carregamento, o visual centralização da estação, a estação de detecção de excentricidade, o balanceamento estação, unidade de transplante, a caixa elétrica, a descarga maneira do rolo, a unidade da marcação, etc. A estação de centralização visual inclui um conjunto de unidade de centralização e uma identificação visual unidade. A estação de detecção de batimento inclui um conjunto de excentricidade unidade de detecção. O equipamento inclui um conjunto de rolos de elevação.
(1) Itens de detecção
1. Desequilibre a quantidade e a posição do plano superior.
2. Desequilibre a quantidade e a posição do plano inferior
3. Quantidade e posição de desequilíbrio de síntese estática
4. Valor de excentricidade radial da borda interna e externa
5. Valor de excentricidade axial da borda interna e externa
6. Detecção de dimensão da peça de trabalho detecção do bocal
7.Valve
8.Marcação (a parte A deve especificar os requisitos de marcação)
(2) Seleção de função
• 1. Teste de esgotamento
• 2. Teste de desequilíbrio
• 3. Detecção do bico da válvula
Três marchas na interface podem ser selecionadas para serem executadas em uma única etapa

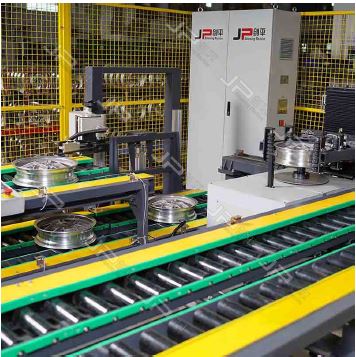

1. Carregamento: Conecte-se com a logística de processo anterior do cliente, a peça de trabalho flui para o rolo de carregamento, a peça de trabalho flui de o rolo de carregamento até a estação de centralização visual;
2. Identificação e centralização: A unidade de centralização centraliza a peça de trabalho, identifica o deslocamento da peça, altura, diâmetro externo e outros informação, e flui para a estação seguinte através da maneira do rolo de elevação;
3. Detecção de excentricidade: O rolo de elevação cai, o acessório prende a peça de trabalho, a unidade de detecção de excentricidade se move no lugar, a peça de trabalho gira lentamente e a detecção de batimento é realizada. Depois que a medição é concluída, o dispositivo elétrico é liberado, o rolo de elevação sobe, e a peça de trabalho é transportada para a próxima estação;
4. Detecção de desequilíbrio: A maneira do rolo de elevação cai, o acessório prende a peça de trabalho, após a fixação, o servo motor aciona a rotação, acelera para a velocidade de rotação definida para medir o desbalanceamento dinâmico, a medição do desbalanceamento é concluída, a tela exibe o dados de medição, as liberações do acessório, a unidade de elevação traz a peça de trabalho para o plano do rolo;
5. Descarga: A peça de trabalho flui para o rolo de descarga, a unidade de marcação marca a peça de trabalho e classifica automaticamente a peça de trabalho de acordo com as informações de medição (OK/NG).
A linha de entrada do produto contém uma maneira longa do rolo do poder de 1950mm,
Informações do parâmetro:
Ø Tamanho: Comprimento 1950mm, largura interna do rolo 720mm;
Ø Altura do rolo: 1150mm-1200mm (altura da superfície do rolo do chão)
Ø Método de transporte: Transporte de energia (motor de desaceleração unidade)
Ø Tipo de rolo: Rolo de aço carbono (superfície revestida, revestida Material poliuretano, cor bege)
O acessório adota mandril pneumático de várias mandíbulas para posicionar e prenda a peça de trabalho, que tem o seguinte
Características:
1. As peças podem ser usadas em uma ampla gama e podem ser usadas para várias peças com diferentes furos internos.
Pode atender às necessidades de fixação na faixa de furo central diâmetro φ54-110mm, e a altura de aperto eficaz é 10mm.
2. Tem as características de centralização automática e e tem baixos requisitos para a coleta e posicionamento de colocação.
3. As garras de aperto no mandril podem ser personalizadas de acordo com as necessidades da peça de trabalho, o que é conveniente para usar.
(Este tipo de fixação é universal, um conjunto de luminárias compatíveis com uma variedade de produtos, na gama compatível, o a troca do produto não requer substituição de acessórios).
Ø Esta estação é composta por um mecanismo de detecção de altura, um mecanismo de detecção de deslocamento, um mecanismo de centralização e um sistema de visão, que pode detectar o tamanho da peça.
Ø A câmera está equipada com nada menos que 3 milhões de pixels CCD câmera industrial e profissional lente industrial.
Ø O mecanismo de detecção de altura ajusta a posição horizontal da detecção de altura mecanismo através do cilindro de acordo com a identificação visual do diâmetro externo de a peça de trabalho, e o mecanismo de detecção de altura se move para cima e para baixo para detectar a altura de a peça de trabalho;
Ø O mecanismo de detecção de altura identifica o diâmetro externo da peça de trabalho de acordo com o ajusta a posição horizontal através do cilindro e o mecanismo de detecção de altura move-se para cima e para baixo para detectar a altura da peça de trabalho;
Ø O mecanismo de detecção de deslocamento se move para cima e para baixo para detectar a peça de trabalho offset;
Ø Os modos de controle do mecanismo de detecção de altura, mecanismo de detecção de desvio e o mecanismo de centralização são todos de controle pneumático.
Ø Modo de fixação: Fixação pneumática.
Ø Método de transporte: Transporte de rolos de energia.
Ø Modo de controle: Totalmente automático.
Ø O dispositivo de detecção de batimento radial e face final usa um sensor do tipo contato.
Detecção de excentricidade: O acessório prende o produto e o servo controla o movimento para cima e para baixo, para frente e para trás, e detecta a face final e a excentricidade radial na posição designada do cubo de roda.
Ø A estação de detecção de batimento é composta por um dispositivo de detecção de desvio e um mecanismo de bloqueio de elevação.
Ø A peça é transportada da estação de centralização visual para o estação de detecção de excentricidade pela maneira do rolo de elevação, o bloqueio o mecanismo bloqueia a peça de trabalho e o acessório prende a peça de trabalho para detecção de excentricidade.
Ø De acordo com o diâmetro e a altura externos da peça, a excentricidade
O servo mecanismo de detecção controla a horizontal e para cima e para baixo movimento.
Ø Modo de controle de movimento do mecanismo de bloqueio: Servo controle.
Ø O sensor de detecção de batimento é um sensor do tipo contato.
Ø Modo de fixação: Fixação pneumática.
Ø Modo de controle: Servo totalmente automático.
Ø O dispositivo de detecção de batimento radial e face final usa um tipo de contato
sensor para coletar a face final e o sinal de excentricidade radial.
Ø Teste de desbalanceamento dinâmico: Depois que a peça de trabalho é transportada para o estação de medição dinâmica do desequilíbrio, a maneira de levantamento do rolo cai até o furo interno do produto é colocado no dispositivo elétrico pneumático, fixação clamps o produto, detecta automaticamente a quantidade de desequilíbrio e posição angular do cubo da roda, após a conclusão, o rolo de elevação o caminho é elevado à posição original, e o transporte à estação seguinte.
Ø O método de compensação do bico da válvula usa identificação visual para Identifique a posição do bico da válvula da peça de trabalho. Ao carregar para a estação de detecção do desequilíbrio, o servo motor conduz o dispositivo elétrico a girar, de modo que o dispositivo fixe o bocal da válvula do workpiece em um fixo ângulo.
Ø De acordo com o prompt do sistema, insira a receita da peça de trabalho para compensar eletricamente o valor do desequilíbrio do peça de trabalho causada pelo bico da válvula.
Ø Modo de fixação: Fixação pneumática.
Ø Modo de controle: Servo totalmente automático.
Confirmação de Pedido
Teste de Depuração de Produção e Fabricação
Aceitação Final
• Projeto da máquina de acordo com a solução final e os desenhos do cliente.
• Cronograma de produção será compartilhado.
• Máquina operando com produtos do cliente
• Relatório de teste GRR e UMAR
• Relatório de teste CGK
Embalagem e Envio
Pré-aceitação na fábrica da JP
• Seleção de fornecedor qualificado
• Controle de Qualidade de Entrada (CQI)
• Instalação
• Verificação de acabamento dos produtos - Pintura/nivelamento...
• Desempenho em laboratório
• Teste de segurança
• Por videochamada ou Equipe Sapara vindo da China.
Entrega para produção em massa
Peças de reposição em estoque seguro
• A JP pode enviar pessoal de pós-venda experiente e profissional para ajudar na instalação, treinamento e orientação da máquina.
• Fornecer soluções técnicas e consultoria online gratuitas por tempo indeterminado.
• Nosso serviço dedicado nunca parará...
• Garantia desde a aceitação da máquina
• Um ano para todas as peças de reposição em estoque.
Sobre nós:
Ø Localização da fábrica: Xangai e Jiangsu, sede em Xangai, China.
Ø Área ocupada: 10.000 m² com 3 oficinas de produção em Xangai.
15.000 m² com 5 oficinas de produção em Jiangsu.
Ø Empresa de alta tecnologia.
Ø Fundada em 2004.
Ø Funcionários: 300.
Ø Departamento de P&D composto por 75 especialistas técnicos, com 97 certificados de patentes de design.
Ø Capacidade de produção mensal: 150 unidades.
Ø Principais setores de serviços: Automotivo, Motores, Sistemas de Resgate de Veículos Aéreos (HAVCR), Marítimo, Eletrodomésticos, Bombas, Militar e Ferroviário.
Ø Principais produtos: Balanceadora manual e automática com personalização
Ø Certificação: ISO17025/ISO9001/ISO14001/ISO45001, CE, SGS, BV
Ø Escopo de atuação: Mais de 100 países.
Ø Colaboradores: Mais de 13.000.
Ø Centro de serviços global: Austrália, Tailândia, Índia, Espanha, Grécia, América.
